6-Port GbE Micro Switch G6 PoE+

  • kleinster & kompaktester Gigabit Ethernet Switch auf dem Markt im M45 Design für werkzeuglosen Einbau in Kabelkanälen, Bodentanks etc.
  • 6-Port non-blocking Full-Gigabit Switch
  • hohe Sicherheit durch SSH, HTTPS, SNMPv3, Port Security 802.1x und volle RADIUS NAC Kompatibilität
  • Power-over-Ethernet (PoE+) mit max. 30W auf allen RJ-45 Anschlüssen
  • intuitives Management über Web-, SSH-, SNMP- Interface und MICROSENS NMP-Software
  • Glasfaser SFP-Uplink mit Dual-Speed 100/1000Base-X, optional als 2x LWL-Version oder mit fest integrierter LWL- Optik SC/ST
Sichere Downloads
Detail Informationen
Beschreibung
Beschreibung

Mit der aktuell 6. Generation der Micro Switches (gemäß IEEE 802.3az Energy Efficient Ethernet) setzt MICROSENS die seit 1995 verfügbare Geräteform des Installationsswitches fort. Der Micro Switch stellt innerhalb des Fiber to the Office (FTTO)-Konzepts die dezentrale Arbeitsplatzkomponente dar, um das direkt vom zentralen Gebäudeverteiler kommende optische Signal in Form einer LWL-Schnittstelle auf die typische Anwenderschnittstelle RJ-45 zu konvertieren bzw. zu switchen.

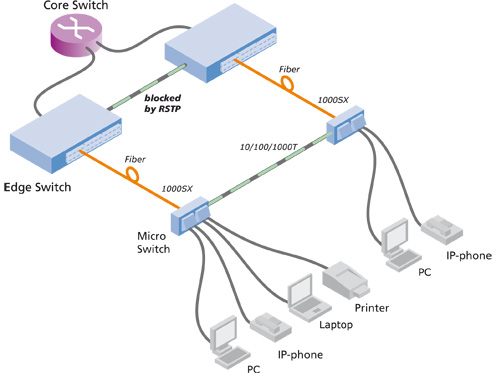

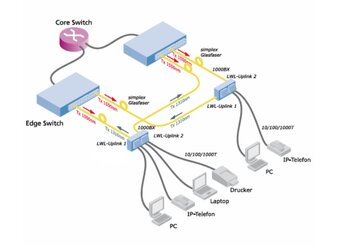

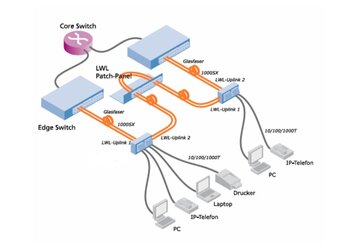

Neben dem LWL-Uplink, welcher wahlweise mit fest integrierter SC bzw. ST-Optik in Multimode bzw. Single Mode oder als SFP-Slot (Dual Speed 100/1000Base-X) ausgestattet werden kann, gibt es einen weiteren innerhalb der Installation verdeckten Port (von MICROSENS auch als „Downlink“ bezeichnet). Dieser Downlink dient bei sternförmiger Ausrichtung des FTTO-Netzwerks als Erweiterungs- oder verdeckter Userport, um innerhalb der Verkabelungsinfrastruktur weitere Applikationen (WLAN-Accesspoint in der Doppeldecke o.ä.) zu vernetzen. Bei der Doppel-LWL-Variante MS4402x7.. (2x 100/1000Base-X SFP-Slots) kann die zweite optische Schnittstelle zur LWL-basierten Topologieerweiterung (z.B. Bus- oder Ringtopologie zu Redundanzzwecken, siehe Applikationsbeispiele innerhalb des FTTO) genutzt werden.

In der Micro Switch-Variante mit PoE+ (gemäß IEEE 802.3at, abwärtskompatibel IEEE 802.3af) verfügt der Switch je nach Variante über 4 bzw. 5 TP-Ports mit PSE (Powered Source Equipment), um PoE-konforme Endgeräte (VoIP-Telefone, WLAN-Accesspoints, IP-Kameras, Thin Clients etc.) innerhalb der Büroumgebung direkt und ohne separate Spannungsversorgung mit Strom zu speisen (54 VDC typ.). Innerhalb der Installation sind stets 4 TP-Ports 10/100/1000Base-T als Userports ausgeführt.

Aufgrund des durch die PoE-Funktion notwendigen Strombedarfs wird die PoE-Variante des Micro Switches mit 54 VDC Spannung gespeist. Diese Spannung wird typischerweise durch ein externes Installationsnetzteil (z.B. MS700710) generiert, das Netzteil wird in die Installation integriert.

Die im Einbauzustand verdeckte mini-USB-Schnittstelle dient als Konsolenport für direkte Managementzugriffe auf das hochleistungsfähige Layer2-Management, basierend auf einem zukunftsorientierten Linux-Betriebssystem. Das sehr breite Angebot an Features (v.a. im Bereich IT-Security, IEEE 802.1x, VLANs IEEE 802.1q etc.) zeigt die Firmware-Featureliste (siehe Downloadbereich), welche stets nach Upgrade der Firmware um die implementierten Features erweitert wird.

Der Zugriff erfolgt passwortgeschützt über alle gängigen Managementschnittstellen wie z.B. browserbasiert (per Webbrowser https/http), SSH, SNMPv3. Die NMP-Software von MICROSENS optimiert den Zugriff auf eine Vielzahl von Micro Switches innerhalb eines FTTO-Netzwerks mittels Gruppen- und Masterkonfiguration.

Der microSD-Kartenslot kann optional als Backupsystem für Firmware und Konfiguration verwendet werden. Mit einem Tausch der Karte lässt sich der vollständige Gerätezustand übertragen. Die Speicherkarte entspricht dem Industriestandard. Verwendet wird ein fehlertolerantes Journaling-Dateisystem, welches per Securityoption verschlüsselt werden kann.

Produkte
Produkte
Produkte

MS440209PM-48G6+


Produkt ist verfügbar

MS440209PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 1x 100/1000X SFP-Slot, horizontal, managed, 5x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (mini USB)

5x RJ-45, 1x SFP Slot, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot

Produkte

MS440219PM-48G6+


Produkt ist verfügbar

MS440219PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 1x 100/1000X SFP-Slot, vertikal, managed, 5x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (mini USB)

5x RJ-45, 1x SFP Slot, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot

Produkte

MS440207PM-48G6+


Produkt ist verfügbar

MS440207PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 2x 100/1000X SFP-Slots, horizontal, managed, 4x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (RJ-45)

4x RJ-45, 2x SFP Slots, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot

Produkte

MS440217PM-48G6+


Produkt ist verfügbar

MS440217PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 2x 100/1000X SFP-Slots, vertikal, managed 4x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (RJ-45)

4x RJ-45, 2x SFP Slots, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot

Produkte

MS440201PM-48G6+


Produkt ist verfügbar

MS440201PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 1x 1000SX SC/MM, horizontal, managed, 5x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (mini USB)

5x RJ-45, 1x SC duplex MM, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot

Produkte

MS440211PM-48G6+


Produkt ist verfügbar

MS440211PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 1x 1000SX SC/MM, vertikal, managed, 5x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (mini USB)

5x RJ-45, 1x SC duplex MM, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot

Produkte

MS440200PM-48G6+


Produkt ist verfügbar

MS440200PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 1x 1000SX ST/MM, horizontal, managed, 5x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (mini USB)

5x RJ-45, 1x ST duplex MM, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot

Produkte

MS440210PM-48G6+


Produkt ist verfügbar

MS440210PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 1x 1000SX ST/MM, vertikal, managed, 5x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (mini USB)

5x RJ-45, 1x ST duplex MM, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot

Produkte

MS440203PM-48G6+


Produkt ist verfügbar

MS440203PM-48G6+

6-Port GbE Micro Switch G6 PoE+ 1x 1000LX ST/SM, horizontal, managed, 5x 10/100/1000T PoE+, 44..57VDC, microSD-Slot, RS-232 Port (mini USB)

5x RJ-45, 1x ST duplex SM, 1x 3plg. 54VDC, 1x Konsole, 1x microSD-Slot
