MSP1000 Transpondermodule

breites Angebot an Transpondertypen für Datenraten bis zu 40GBit/s
geeignet für diverse Übertragungsarten, insbesondere im LAN und SAN
Doppeltransponderkarten für zwei unabhängige Services auf einem Modul
Investitionsschutz: in Verbindung mit Multiratetransceivern upgradefähig (z.B. 4/8/16G)
CXG+ mit Bandbreiten von 100MBit/s bis zu 40GBit/s einsetzbar
spezielle Crossbarkomponente mit breiten Funktionsangebot

Download

Techn. Beschreibung MSP1000

Detail Informationen

Beschreibung

Das Angebot an Transponderkarten im MSP1000-Portfolio hat sich den Anforderungen an den Einsatz und die verwendeten Übertragungsprotokolle stets angepasst.

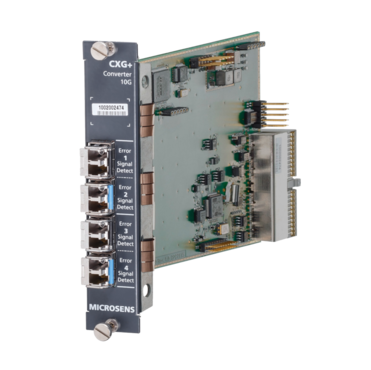

Dadurch werden aktuell kosteneffiziente Übertragungen von Ethernet bis 40G und FibreChannel bis 16G FC erreicht. Diese Dienste werden bei der MSP1000 über die CXG+ Doppeltransponderkarte (4x SFP+-Slots bis 16GFC) übertragen. Hierbei steht die kompakte Bauform und Auslegung als Doppelkonverter sowie der Blick auf das Preis-/Leistungsverhältnis im Vordergrund.

Die Umsetzung findet stets 1:1 statt, die lokalen Anbindungen über Standard Multimode oder Single Mode werden 1:1 auf CWDM- bzw. DWDM-Kanäle umgesetzt (standardisiert nach ITU) und übertragen. Der 40G-Dienst wird via 4x 10G über zwei Doppeltransponder auf 4 Frequenzen (Kanälen) übertragen.

Auch der Einsatz von tunable SFP+ Modulen (typischerweise für 8G FC, 10G FC oder 10G Ethernet) ist über die CXG+ Transponderkarte einfach möglich.

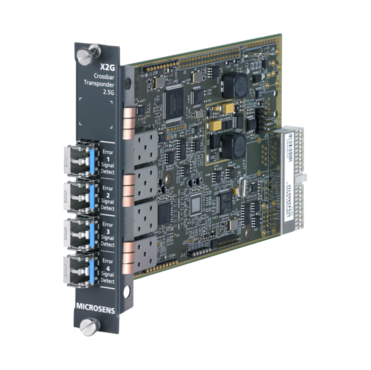

Für kleinere Bandbreiten bietet sich neben der CXG+ Karte auch der Einsatz der X2G-Karte mit Crossbarfunktion an. Diese Karte bietet effiziente Übertragung zweier paralleler Services über eine Karte (4x SFP-Slot bis 2.7GBit/s).

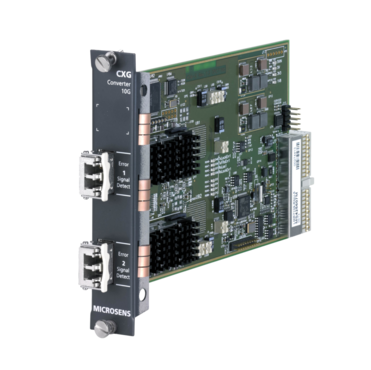

Das CXG Transponder Modul konvertiert lokale 8,5G oder 10G Multimode Applikationen auf eine Monomode bzw. CWDM/DWDM Wellenlänge. Alternativ kann das CXG auch als universeller Wellenlängen Konverter eingesetzt werden.
