MSP800 Serielles Umsetzermodul

MSP800 Serielles Umsetzermodul

  • transparente Übertragung einer RS-232/422/485 Schnittstelle auf Duplex-LWL
  • Einschubmodul für den Einbau in MICROSENS Access-Chassis
  • Multimode- und Monomode-Ausführungen, spezielle Varianten (Bidi, xWDM auf Anfrage)
  • für paarweiser Einsatz optimiert

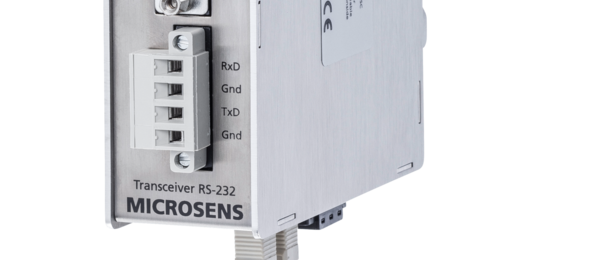

  • geeignet als zentrale Gegenseite zum Umsetzer in Industriebauform
Sichere Downloads
Detail Informationen
Beschreibung
Beschreibung

Für die Übertragung serieller Protokolle (RS-232 / V.24, RS-422 / V.11, RS-485) über eine LWL-Verbindung bietet MICROSENS für die MSP800-Plattform speziell Einschubmodule an.



Die seriellen Protokolle dienen der Kopplung von Geräten, Schaltanlagen und Maschinensteuerungen mit standardisierten seriellen Schnittstellen, der Medienumsetzer von MICROSENS wird je nach Protokoll paarweise zum Einsatz gebracht und überträgt die Signale via LWL. Strecken von bis zu 120km Reichweite sind so ohne Zwischenverstärker (Repeater) unter Verwendung einer leistungsfähigen Single Mode Optik zu passieren.

Es stehen spezielle Umsetzer für RS-232, RS-422 und RS-485-Schnittstellen zur Auswahl. Der RS-485 Übertrager ist kompatibel zu den verschiedenen industriellen Feldbussystemen wie Profibus, Bitbus, Interbus.

Die Umsetzung erfolgt transparent, so dass keine Anpassung an die zu übertragene Datenrate notwendig ist.

Der Umsetzer kommt stets paarweise zum Einsatz und kann mit den Umsetzern aus der Profi Line Serie gepaart werden. Hierdurch kann eine klassische zentral/dezentral-Anbindung in sternförmigen Netzwerktopologien erfolgen.

Produkte
Produkte
Produkte

MS415012


Produkt ist verfügbar

MS415012

MSP800 Serieller Umsetzer RS-232/LWL 1x RS232 (SUBD9), 1x LWL 1310nm Multimode ST duplex

1x ST duplex MM, 1x SUBD9

Produkte

MS415015


Produkt ist verfügbar

MS415015

MSP800 Serieller Umsetzer RS-232/LWL 1x RS232 (SUBD9), 1x LWL 1310nm SingleMode ST duplex 15km

1x ST duplex SM, 1x SUBD9

Produkte

MS415016


Produkt ist verfügbar

MS415016

MSP800 Serieller Umsetzer RS-232/LWL 1x RS232 (SUBD9), 1x LWL 1310nm SingleMode SC duplex 40km

1x SC duplex SM, 1x SUBD9

Produkte

MS415017


Produkt ist verfügbar

MS415017

MSP800 Serieller Umsetzer RS-232/LWL 1x RS232 (SUBD9), 1x LWL 1310nm SingleMode SC duplex 15km

1x SC duplex SM, 1x SUBD9

Produkte

MS415018


Produkt ist verfügbar

MS415018

MSP800 Serieller Umsetzer RS-232/LWL 1x RS232 (SUBD9), 1x LWL 1310nm SingleMode ST duplex 40km

1x ST duplex SM, 1x SUBD9

Produkte

MS415025


Produkt ist verfügbar

MS415025

MSP800 Serieller Umsetzer RS-232/LWL 1x RS422 (SUBD9), 1x LWL 1310nm SingleMode ST duplex 15km

1x ST duplex SM
1x SUBD9

Produkte

MS415026


Produkt ist verfügbar

MS415026

MSP800 Serieller Umsetzer RS-422/LWL 1x RS422 (SUBD9), 1x LWL 1310nm SingleMode SC duplex 40km

1x SC duplex SM, 1x SUBD9

Produkte

MS415027


Produkt ist verfügbar

MS415027

MSP800 Serieller Umsetzer RS-422/LWL 1x RS422 (SUBD9), 1x LWL 1310nm SingleMode SC duplex 15km

1x SC duplex SM, 1x SUBD9

Produkte

MS415028


Produkt ist verfügbar

MS415028

MSP800 Serieller Umsetzer RS-422/LWL 1x RS422 (SUBD9), 1x LWL 1310nm SingleMode ST duplex 40km

1x ST duplex SM
1x SUBD9

mehr anzeigen
